斜插式滤筒除尘器全面解析
一、工作原理与结构特点

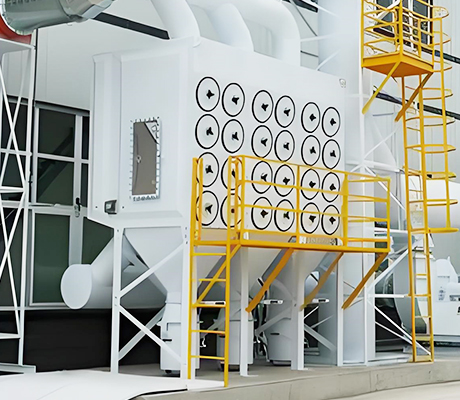

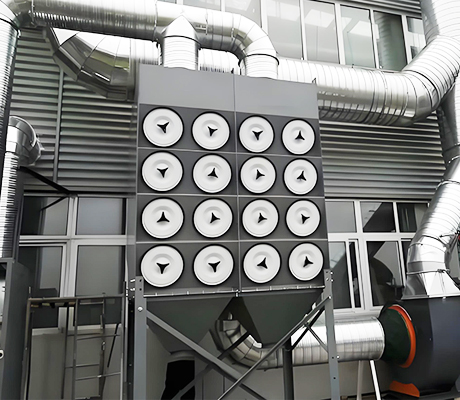

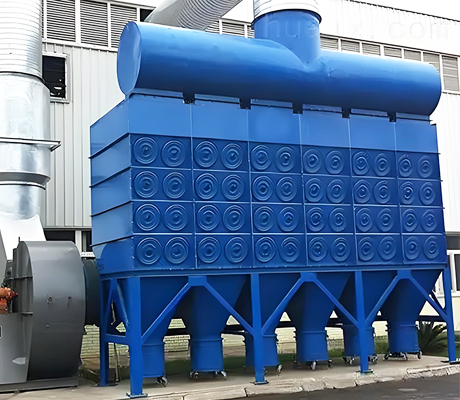

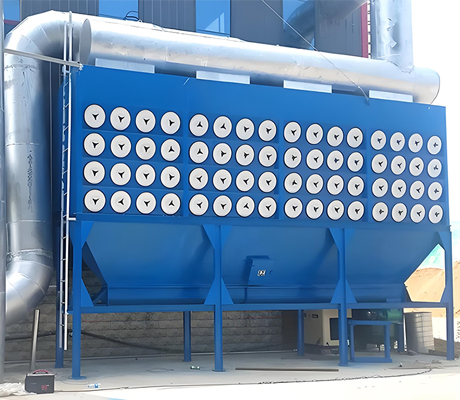

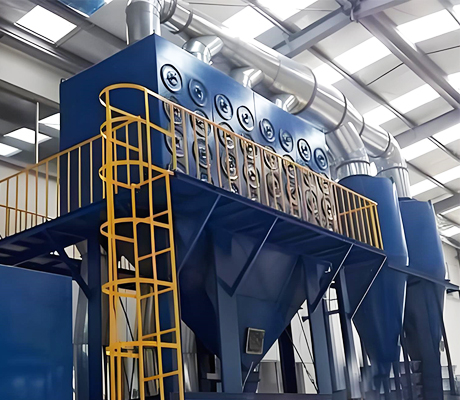

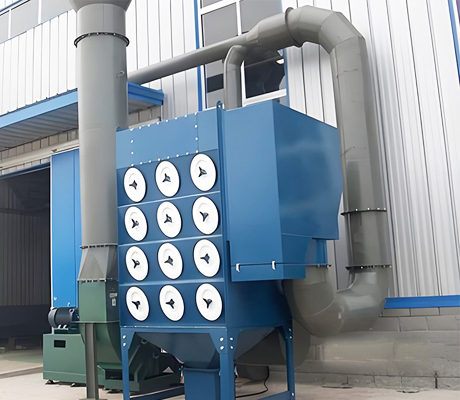

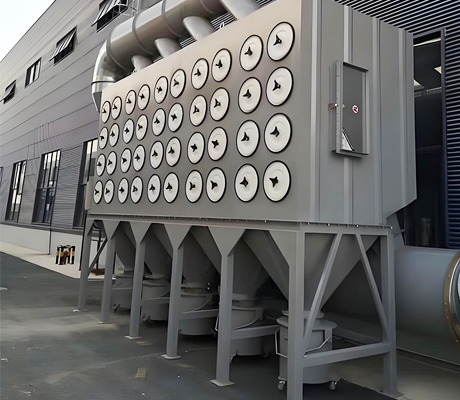

斜插式滤筒除尘器是一种高效除尘设备，采用沉流式布局及滤筒斜装结构，具有独特的工作机制。其工作原理如下：
1、含尘气体处理流程：含尘气体在风机作用下进入除尘器底部气箱进行预处理，然后进入上箱体各除尘室。粉尘吸附在滤筒外表面，过滤后的干净气体透过滤筒进入净气腔并汇集至出风口排出；
2、清灰系统：当滤筒积灰使设备阻力达到1400~1600Pa时，PLC脉冲自动控制器启动清灰系统，对滤筒进行压缩空气脉冲反吹清灰，清灰后经自然沉降，再打开净气出口通道，逐室循环清灰。
3、结构特点：
（1）采用150°倾斜抽屉式安装，使滤筒拆换更方便；
（2）尘气入口设置挡尘板，有缓冲及耐磨作用；
（3）模块式组合，大小可以随意选择；
（4）可扩大原有组合，增加除尘机组，不需对原有设备进行太多改动。
二、参数与选型指南
1、关键技术指标
（1）过滤效率：对PM2.5捕集率≥99.97%，排放浓度<5mg/m³；
（2）运行阻力：初始150-250Pa，正常800-1200Pa，极限≤1500Pa。
2、过滤风速
（1）常规粉尘：0.8-1.2m/min；
（2）粘性粉尘：≤0.6m/min；
（3）超细粉尘：0.4-0.6m/min；
（4）清灰周期：压差触发或时间控制(通常2-8小时)。
3、选型计算示例
某汽车焊接车间需处理风量30000m³/h，选型步骤如下：
（1）计算过滤面积：Q/(60×v)=30000/(60×0.8)=625㎡；
（2）确定滤筒数量：选用325×660mm滤筒(单支22㎡)，需29支；
（3）配置清灰系统：脉冲阀数量=滤筒数/每个阀负责滤筒数(通常6-10)。
4、特殊工况适配
（1）高温环境(>120℃)：选用金属纤维或陶瓷滤筒；
（2）易燃粉尘：配置防静电滤筒+氮气惰化系统；
（3）高湿气体：增加旋风预分离器+防水滤材。
三、主要优缺点分析
1、优点
（1）高效除尘：能有效捕捉各种粒径的粉尘颗粒，包括细微颗粒物，除尘效率可达99.6%以上；
（2）紧凑设计：斜插式布局充分利用空间，设备整体结构紧凑，占地面积小；
（3）维护便捷：滤筒采用斜插方式安装，更换十分方便，大大降低维护难度和时间成本；
（4）适应性强：可适应不同工况和粉尘类型，在一般性粉尘或特殊性质粉尘下都能稳定工作；
（5）低能耗：运行过程中能耗相对较低，有助于企业降低生产成本；
（6）长寿命：设计对滤筒损伤小，能延长滤筒使用时间，减少更换频率。
2、缺点
（1）成本较高：相比布袋除尘器，滤筒除尘器成本高约30%~50%；
（2）工艺复杂：制作工艺更为复杂，导致其成本较高；
（3）适用限制：相比竖插式滤筒除尘器，在处理效果上略逊一筹。
四、应用场景与行业领域
斜插式滤筒除尘器广泛应用于多个工业领域：
（1）焊接行业：焊接烟尘处理，能高效捕捉0.01-1μm的细微烟尘，PM2.5浓度可从800-1200μg/m³降至标准值；
（2）制药行业：粉料回收净化，模块化设计可根据需求组合不同风量机型；
（3）化工行业：原料处理粉尘，处理高浓度粉尘(可达数千mg/m³)，适应复杂成分；
（4）食品行业：粮食加工粉尘处理，过滤风速0.8-1.2m/min，适合轻质粉尘；
（5）电子行业：精密制造粉尘处理，覆膜滤筒可达0.3μm精度，满足洁净车间要求；
（6）机械行业：金属加工粉尘处理，处理金属氧化物粉尘，延长设备寿命。
此外还应用于冶金、建材、碳素、木材加工、电厂等行业，能有效改善工作环境，使排放符合环保法规。
五、技术参数与选型指南
（一）关键技术参数
1、风量范围：标准产品覆盖5000-15000m³/h20，模块化设计可扩展至48000m³/h；
2、过滤面积：常见600-960㎡3233，计算公式为Q/(60×v)，其中Q为处理风量(m³/h)，v为过滤风速；
3、过滤风速：
（1）常规粉尘：0.8-1.2m/min；
（2）粘性粉尘：需降至0.6m/min以下；
（3）超细粉尘(粒径<1μm)：0.4-0.6m/min。
4、运行阻力：新滤筒初始阻力约150-250Pa，正常运行宜控制在800-1200Pa；
5、排放浓度：先进型号可达5mg/m³以下，水泥厂应用案例实测仅1.3mg/m³。
（二）选型步骤与案例
1、确定风量需求：计算公式Q=60×V×A(Q风量m³/h,V风速m/min,A过滤面积㎡)。某汽车厂焊接工位增加20%时，需将8000m³/h设备升级至10000m³/h型号。
2、分析粉尘特性：
（1）PM2.5占比>30%需0.3μm精度滤筒；
（2）安息角>45°的粘性粉尘应选氟化处理滤材；
（3）露点温度+10℃是滤筒耐温下限。
3、焊接行业案例：某汽车制造厂采用处理风量30000m³/h的脉冲滤筒除尘器，排放浓度稳定低于10mg/m³.
4、制药行业案例：模块化设计允许将4万风量整机拆分为4台1万风量单机，或组合不同风量模块(如2个1.5万+1个1万)。
六、维护保养方法
1、日常维护
（1）每天记录进出风口压差数据，正常范围800-1500Pa；
（2）压差持续高于2000Pa表明滤筒堵塞严重，需立即处理；
（3）每月至少进行1次电磁阀全面测试。
2、滤筒检查与更换
（1）定期检查滤筒表面是否有破损、堵塞或过度磨损；
（2）建立"三级更换制度"：新滤筒→备用滤筒→应急滤筒；
（3）更换标准：透气量下降率≥30%，破损面积>5cm²，使用时长>8000小时。
3、清灰系统维护
（1）检查脉冲阀、压缩空气管道、喷吹管等部件；
（2）压缩空气压力稳定在0.4-0.6MPa，含水量<1.5%；
（3）喷吹管偏移超过3mm就会影响清灰效果。
4、密封系统维护
（1）花板密封条每半年更换一次，选用耐高温硅胶材料；
（2）使用激光水平仪检测安装平面度，公差应≤2mm/m；
（3）卸灰阀漏风率需控制在<3%。
5、智能维护技术
（1）加装IoT传感器监测滤筒振动频率(正常值20-50Hz)；
（2）温度梯度变化(预警值>10℃/h)；
（3）清灰周期自适应调整算法。
七、市场现状与品牌选择
1、市场现状
（1）市场规模：2025年中国滤筒式除尘设备市场规模预计达148亿元人民币30，年复合增长率12%；
（2）技术趋势：智能化产品渗透率提升至45%，AIoT远程监测系统普及率达50%；
（3）政策驱动：国务院《空气质量持续改善行动计划》要求2025年PM2.5浓度较2020年下降10%。
2、品牌选择建议
（1）技术匹配：根据粉尘特性(粒径、浓度、成分)选择滤材和清灰方式；
（2）能效考量：变频风机在风量波动>30%的工况中可节省25%电耗；
（3）售后服务：选择拥有专业研发团队和完善服务体系的企业；
（4）成本平衡：普通工况可选择经济型MC-II系列，防爆要求需FM系列。
斜插式滤筒除尘器特别适合空间有限、对除尘效率要求高的场合，如焊接车间、制药厂等。
